ZK9532X3数控三维钻床
ZK9532X3数控三维钻床
产品介绍

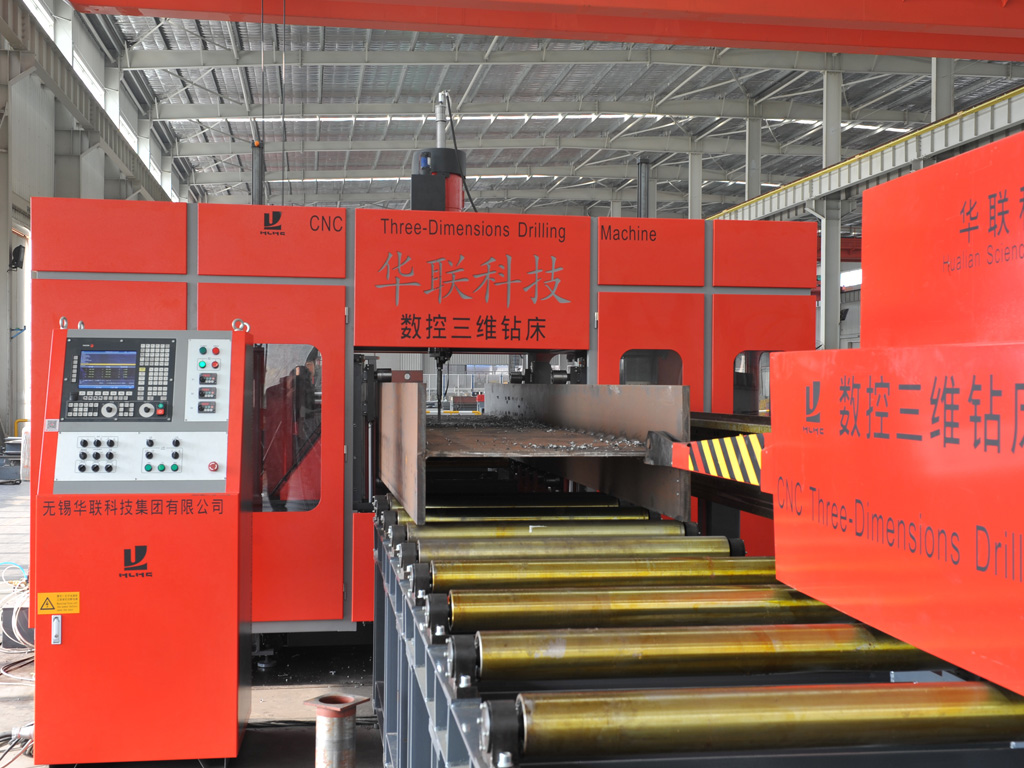

ZK9532X3(A)系列三维钻床主要由床身部件、左钻削头部件、左钻削头移动部件、右钻削头部件、右钻削头移动部件、上钻削头部件、进给小车部件、小车机架部件、进料输送架部件、液压气动系统、冷却排屑部件、电气控制部件组成。该设备接纳七个数控轴控制,可对H型钢的三个面同时进行钻孔加工或对H型钢的三个面上差别位置的孔进行加工,有效的提高了劳动生产效率。



序号

名        称

     ZK9532X3(0510)A

1

适用H型钢加工尺寸

工件高度

250-1000mm

工件翼板宽度

150-500mm

板材厚度

5-40mm

工件长度

2500-12000mm

钻孔直径

¢12-¢32mm

最大重量

5000kg

2

钻床主轴

数量

3根

主轴转速

160-600转/分

主轴电机功率

4kW

最大轴向进给行程

左、右:155mm/上:295mm

进给速度

20-300mm/min

主轴锥孔

BT40

变速方法

变频器无级变速

3

上主轴箱移动

纵向行程

400mm

横向行程

45-920mm

(横向基面以外)

移动速度

0-6000mm/min

伺服电机功率

0.75kW X2

4

左主轴箱移动

纵向行程

400mm

升降行程

20-480mm

(笔直基面以上)

移动速度

0-6000mm/min

伺服电机功率

0.75kW  X2

5

右主轴箱移动

纵向行程

400mm

升降行程

20-480mm

移动速度

0-6000mm/min

伺服电机功率

0.75kW X2

横向行程

750mm

横向移动电机功率

0.55kW

6

夹送小车

夹送小车行程

12000mm

夹送小车速度

6000mm/min

夹送伺服电机功率

2kW

夹送臂升降行程

180mm

7

数控轴

数量

7轴

8

输送滚道

输送速度

8000mm/min

9

液压系统

系统压力

4MPa

电机功率

3.7kW

10

排屑系统

排屑机形式

链板式

排屑电机功率

0.4kW

水泵电机功率

0.2kW

11

重量

主机

约8000kg

输送滚道

约7000kg

12

主机外形尺寸(长X宽X高)

4820X2660X3280mm
